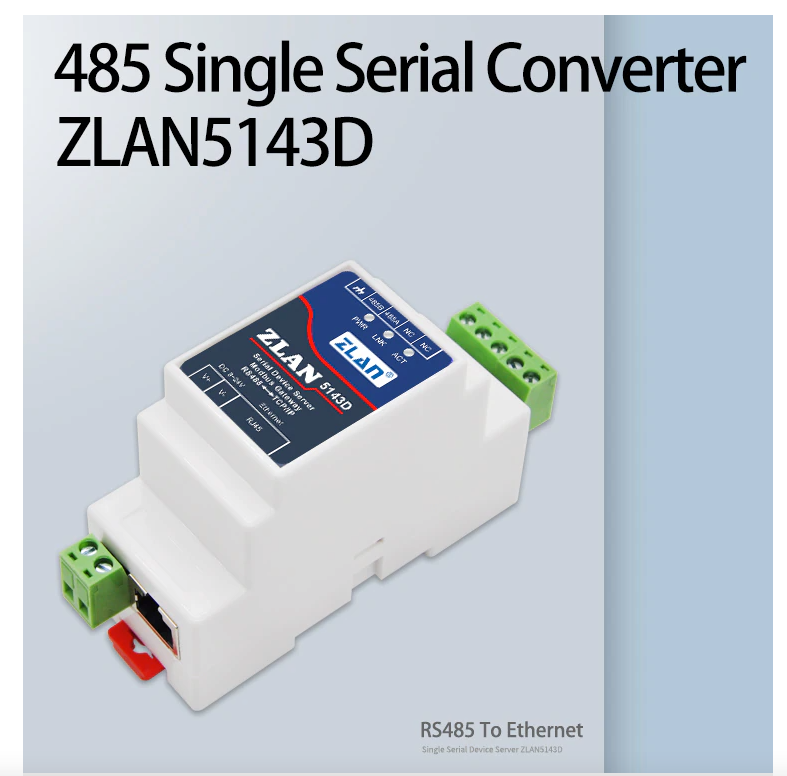

ZLAN5143D là bộ thu thập dữ liệu thiết bị RS485 sang Ethernet được thiết kế đặc biệt cho chuẩn công nghiệp (Gateway) với nhiều chức năng như: máy chủ nối tiếp, cổng Modbus, cổng MQTT, RS485 to JSON,…Hỗ trợ giao diện RS485 và giao diện Ethernet. Áp dụng phương pháp lắp đặt kiểu thay ray DIN, kích thước nhỏ gọn, dễ dàng lắp đặt. Kết nối nguồn kiểu đầu cuối, với điện áp dải rộng 9-24VDC. Vì chuẩn giao tiếp RS232 không còn sử dụng phổ biến trên các thiết bị công nghiệp, ZLAN5143D giúp tiết kiệm chi phí và tăng hiệu suất cho hệ thống.

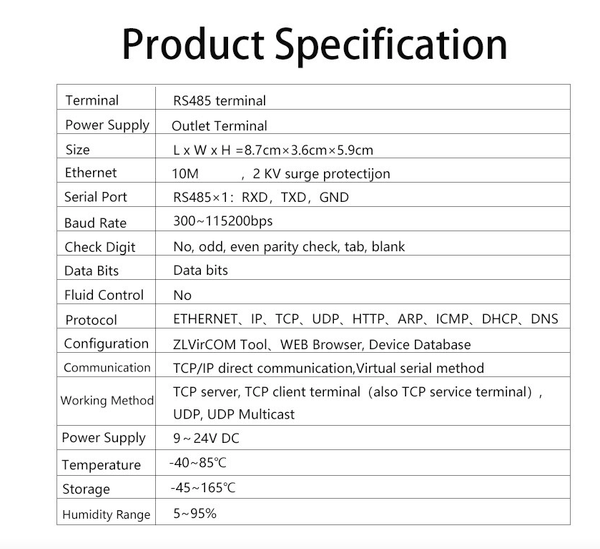

Thông số kỹ thuật
- Phương thức: RS485 to Ethernet
- Nguồn cấp: 9-24V DC
- Kích thước: LxWxH = 8.7x3.6x5.9 cm
- Cổng nối tiếp: RS485x1: RXD, TXD, GND
- Tốc độ truyền: 300~115200bps
- Giao thức mạng: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Phương pháp cấu hình: Công cụ ZLVIRCOM, Trình duyệt Web, Thư viện chức năng quản lý thiết bị
- Giao tiếp: Giao tiếp trực tiếp TCP/IP, chế độ cổng nối tiếp ảo
- Chế độ hoạt động: TCP Server, TCP Client, UDP, UDP multicast
- Nhiệt độ hoạt động: -40 ~ 85°C
- Độ ẩm hoạt động: Độ ẩm tương đối 5~95%RH
Hỗ trợ MQTT/JSON to Modbus Khi được sử dụng làm cổng MQTT, thiết bị có thể tải lên dữ liệu cổng nối tiếp bằng giao thức MQTT. Hỗ trợ đóng gói dữ liệu Modbus RTU đã thu thập được hoặc dữ liệu cổng nối tiếp tiêu chuẩn thành định dạng JSON trong MQTT để tải lên gói dữ liệu Người dùng có thể sử dụng phần mềm Zlvircom một cách độc lập. định dạng cấu hình dữ liệu được tải lên và dữ liệu JSON. Hỗ trợ giao thức MQTT, giao thức HTTP POST và HTTP GET, và nhiều giam thức mạng phi tiêu chuẩn khác.
ZLAN5143D has the following features:

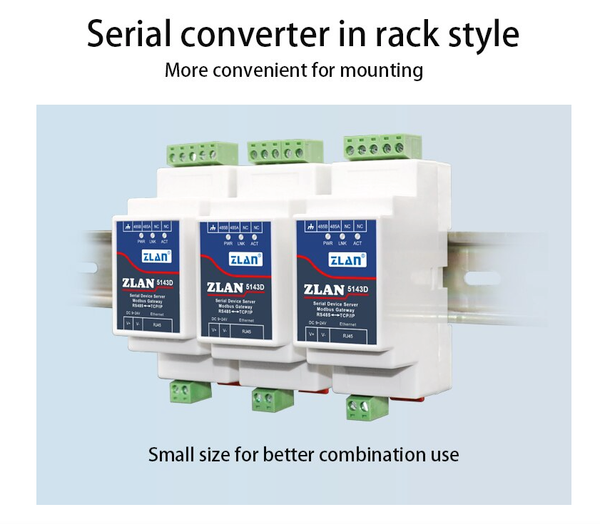

1) Guide-way design: suitable for internal installation of cabinet in industrial field.
2) Compact size: relative to the ordinary serial port server, the width is small, does
not take up space.

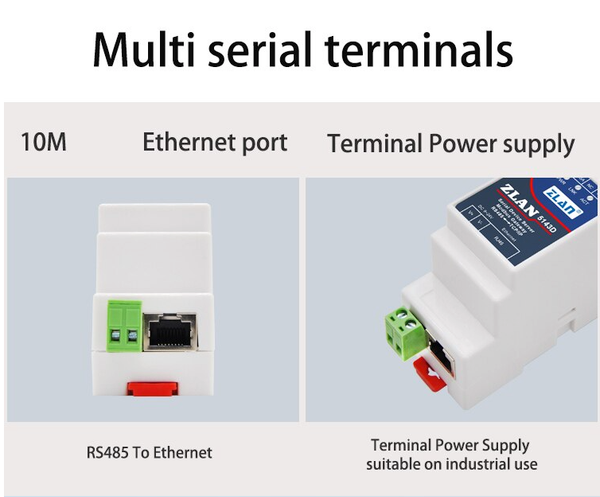

3) Terminal type power supply, 9~24V wide voltage input, with anti-opposite power
connection protection.
4) Terminal RS485 interface, support 32 slave devices, baud rate support 300 ~
115200bps.
5) Abundant panel indicator light for debugging: in connection, not only indicates
whether the network cable is connected to the 100M_LINK light, but also indicates the LINK light TCP connection established; Data indicator light has "serial port to network port", "network port to serial port" independent indicator light.
2.2 Software functions
1) Support TCP server, TCP client, UDP mode, UDP multicast. Support TCP server side function as TCP client. Support 30 TCP connections as a TCP server and 7 destination IP as a TCP client.
2) The baud rate supports 1200~115200bps, data bits support 5~9 bits, and parity can be None, Odd, Even, Mark, Space. CTS/RTS hardware flow control and XON/XOFF soft flow control.
3) Support the function of sending MAC address when device connecting to facilitate cloud management of devices.
4) Provide search, configure the device secondary development package DLL on PC.
5) Support Web browser configuration, support DHCP dynamic access IP, DNS
protocol connect domain name server address.
6) Support remote search device, configure device parameter, device program
upgrade on cloud.
7) Support remote viewing of TCP connection status, serial port data sending and
receiving status of devices through software. Virtual serial port supports data
2.3 Advanced software features
The 4 number in 5143D indicates that advanced soft functions are supported, including:
Support Modbus gateway function, support Modbus RTU to Modbus TCP. The storage Modbus can be supported, and the equipment data can be collected automatically and stored. Modbus gateway for non-storage mode is also supported.

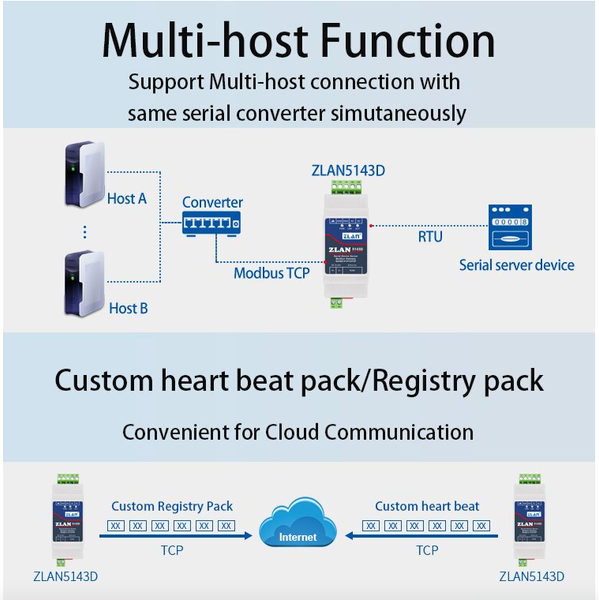

Support for multiple hosts: support Ethernet port allows multiple computers to access the same serial port device at the same time in a question-answer query mode. Support for MQTT gateway functionality.
Support JSON to Modbus RTU and 645 meter protocol, support HTTP POST, HTTP GET format upload data. Support for NTP protocol to obtain network time for serial output for protocol content.
Support for custom heartbeat package and registration package features: easy to communicate with the cloud and device identification. Support TCP to establish a connection requires password authentication function, to ensure the security of the connection.
Support "transcoding" function, can achieve specific device protocol translation work, so that different devices docking unified software platform. Support HTTP data submission and delivery functions, the cloud can directly use HTTP GET instructions and device serial data for interaction.
