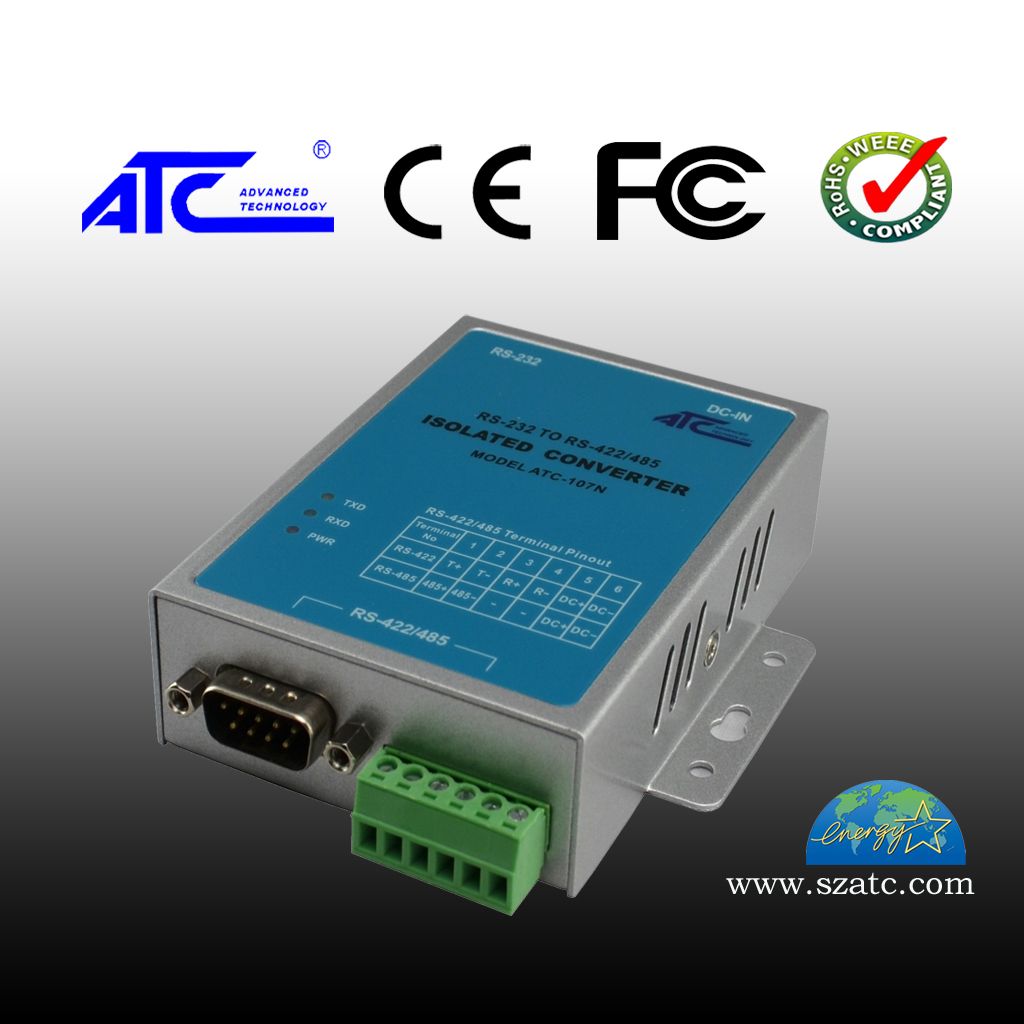

ATC-107N: Bộ chuyển đổi RS232 sang RS485/RS422 hỗ trợ cách ly quang
ATC-107N là bộ chuyển đổi tín hiệu từ RS232 sang RS485/RS422tương thích chuẩn cổng vật lý RS232C, RS485, RS422 và khả năng cân bằng tín hiệu khi chuyển đổi từ RS232 sang RS485 hoặc RS422. ATC-107Ncung cấp giải pháp kết nối theo mô hình điểm nối điểm, (Point to Point) hoặc điểm đến nhiều điểm (Point to Multipoint). Với mô hình kết nối điểm đến nhiều điểm cho phép kết nối tối đa 256 điểm RS485/RS422 với tốc độ từ 0->115.2kbps. ATC-107N được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, bộ vi xử lý, máy tính nhúng công nghiệp. Sản phẩm hiện đang được sử dụng nhiều lĩnh vực: Năng lượng mặt trời, trạm scada, IoT, quan trắc khí tượng thủy văn, hệ thống giám sát từ xa,...
Tính năng của sản phẩm:

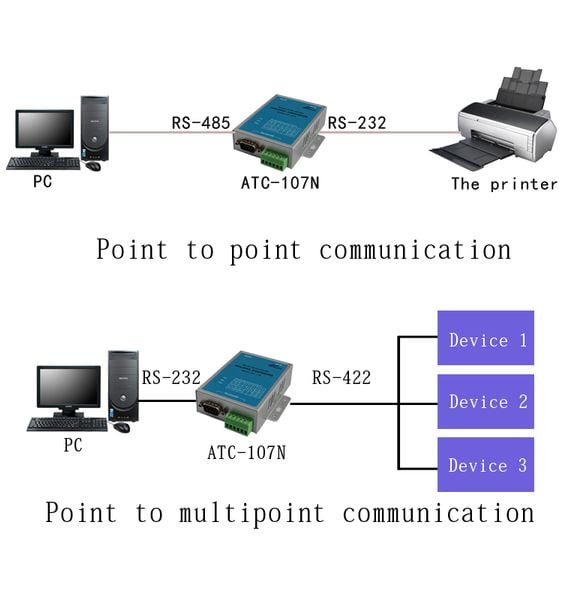

● Truyền thông điểm - điểm, điểm - đa điểm
● Hỗ trợ chuyển đổi từ RS-232 sang RS-422/RS-485, chế độ chuyển đổi có thể được chọn một cách tự động
● Tự động điều khiển chiều truyền dữ liệu (TXD), thiết kế theo góc trễ zero
● Cách ly quang điện: điện áp 3500V xung lực / 500V liên tục, RS-232: 600W, RS-422/485: 1000W cho mỗi line
● Điểm - đa điểm cho phép kết nối đến 128 thiết bị giao tiếp RS-422 hoặc RS-485
● Tốc độ truyền dữ liệu: 0-115.2KBPS

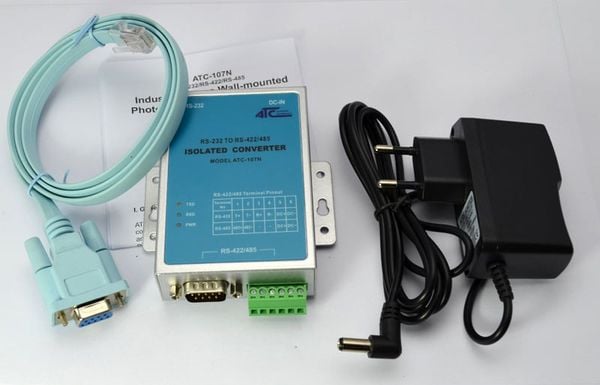

● Đầu nối RS-232: cổng RJ-45 (kèm theo cáo chuyển đổi RJ-45 - DB9 Female)
● Đầu nối RS-422/485: DB-9 hoặc đầu nối 6-bit
● Nguồn cung cấp: RS-232 lấy nguồn từ cổng nối tiếp và RS-422/485 lấy nguồn từ bên ngoài (+9VDC to +12VDC/200mA)
● Vỏ hộp bằng kim loại, chống tĩnh điện, khả năng chống nhiễu mạnh mẽ
● Hỗ trợ kiểu lắp DIN-rail, dễ dàng lắp đặt và sửa chữa
● Kích thước nhỏ gọn (95×65×25mm)
Thông số kỹ thuật của sản phẩm:
Communication Parameters
Interface
Compatible with EIA/TIA RS-232C, RS- 485/RS-422 standard
Working Mode
Asynchronous half or full duplex
Direction Control
Automatic direction control of transmitting data (TXD), zero-latency design
Baud rate
300-115.2kbps
Transmission Distance
0-5 Km
Transmission Media
Twisted-pair cable or shielded cable
Connector
RS-232
RJ-45 connector, Equipped with DB9 cable.
RS-485/422
DB9 male or 6-pin Terminal block
Load Capacity
Point to multi-point, allow to connect 256 RS-422 or RS-485 interface device
Power Parameters
Power Supply
RS-232 is serial port power theft.
RS-422/485 is power converter
Isolation
Isolation voltage 3500VRMS 500VDC sequence
Protecting Grade
RS-232 interface 600W lightning strike and surge protection, RS-422, RS-485 interface 1000W lightning strike and surge protection on each line
Physical Characteristics
Signal Indication
3 signal indication lights indicate TXD RXD and PWR
9%
Mô tả
ATC-107N: Bộ chuyển đổi RS232 sang RS485/RS422 hỗ trợ cách ly quang
ATC-107N là bộ chuyển đổi tín hiệu từ RS232 sang RS485/RS422 tương thích chuẩn cổng vật lý RS232C, RS485, RS422 và khả năng cân bằng tín hiệu khi chuyển đổi từ RS232 sang RS485 hoặc RS422. ATC-107N cung cấp giải pháp kết nối theo mô hình điểm nối điểm, (Point to Point) hoặc điểm đến nhiều điểm (Point to Multipoint). Với mô hình kết nối điểm đến nhiều điểm cho phép kết nối tối đa 256 điểm RS485/RS422 với tốc độ từ 0->115.2kbps. ATC-107N được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, bộ vi xử lý, máy tính nhúng công nghiệp. Sản phẩm hiện đang được sử dụng nhiều lĩnh vực: Năng lượng mặt trời, trạm scada, IoT, quan trắc khí tượng thủy văn, hệ thống giám sát từ xa,...
Tính năng của sản phẩm:
● Truyền thông điểm - điểm, điểm - đa điểm
● Hỗ trợ chuyển đổi từ RS-232 sang RS-422/RS-485, chế độ chuyển đổi có thể được chọn một cách tự động
● Tự động điều khiển chiều truyền dữ liệu (TXD), thiết kế theo góc trễ zero
● Cách ly quang điện: điện áp 3500V xung lực / 500V liên tục, RS-232: 600W, RS-422/485: 1000W cho mỗi line
● Điểm - đa điểm cho phép kết nối đến 128 thiết bị giao tiếp RS-422 hoặc RS-485
● Tốc độ truyền dữ liệu: 0-115.2KBPS
● Đầu nối RS-232: cổng RJ-45 (kèm theo cáo chuyển đổi RJ-45 - DB9 Female)
● Đầu nối RS-422/485: DB-9 hoặc đầu nối 6-bit
● Nguồn cung cấp: RS-232 lấy nguồn từ cổng nối tiếp và RS-422/485 lấy nguồn từ bên ngoài (+9VDC to +12VDC/200mA)
● Vỏ hộp bằng kim loại, chống tĩnh điện, khả năng chống nhiễu mạnh mẽ
● Hỗ trợ kiểu lắp DIN-rail, dễ dàng lắp đặt và sửa chữa
● Kích thước nhỏ gọn (95×65×25mm)
Thông số kỹ thuật của sản phẩm:
Communication Parameters
Interface
Compatible with EIA/TIA RS-232C, RS- 485/RS-422 standard
Working Mode
Asynchronous half or full duplex
Direction Control
Automatic direction control of transmitting data (TXD), zero-latency design
Baud rate
300-115.2kbps
Transmission Distance
0-5 Km
Transmission Media
Connector
RS-232
RJ-45 connector, Equipped with DB9 cable.
RS-485/422
DB9 male or 6-pin Terminal block
Load Capacity
Point to multi-point, allow to connect 256 RS-422 or RS-485 interface device
Power Parameters
Power Supply
RS-232 is serial port power theft.
RS-422/485 is power converter
Isolation
Isolation voltage 3500VRMS 500VDC sequence
Physical Characteristics
3 signal indication lights indicate TXD RXD and PWR
Housing
Iron shell
Weight
0.5Kg

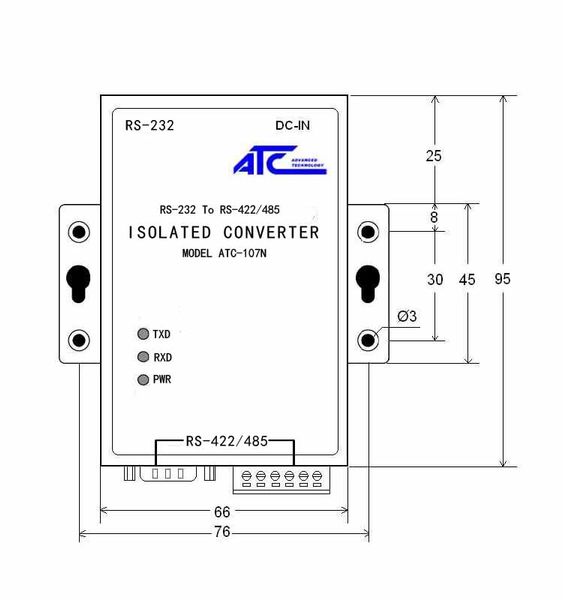

Dimensions
100mmx86mmx26mm
Environmental Limits
Operating Temperature
-20 ~ 70°C (-4 ~ 158°F)
Ambient Relative Humidity
5% to 95%(non-condensing)
Ứng dụng tiêu biểu:
● Truyền thông điểm - điểm, điểm - đa điểm
● Hệ thống điều khiển phân tán công nghiệp
● Hệ thống điều khiển giao thông tự động
● Hệ thống an ninh
● Hệ thống quản lý nhân sự, chấm công
Download:
ATC-107N Datasheet
ATC-107N User's Manual
