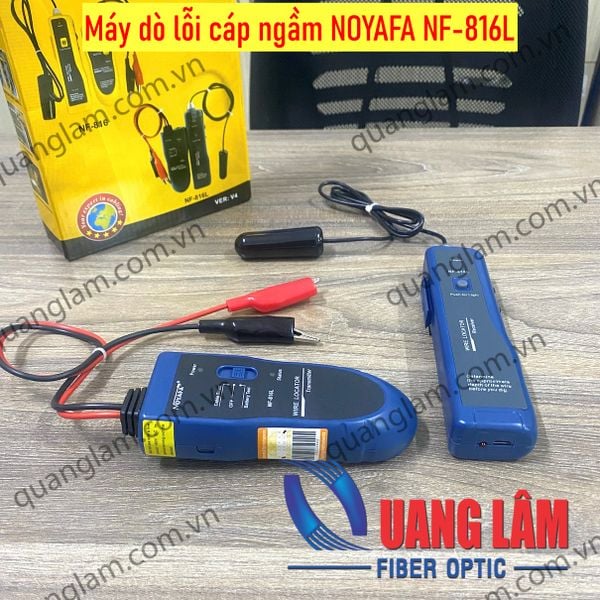

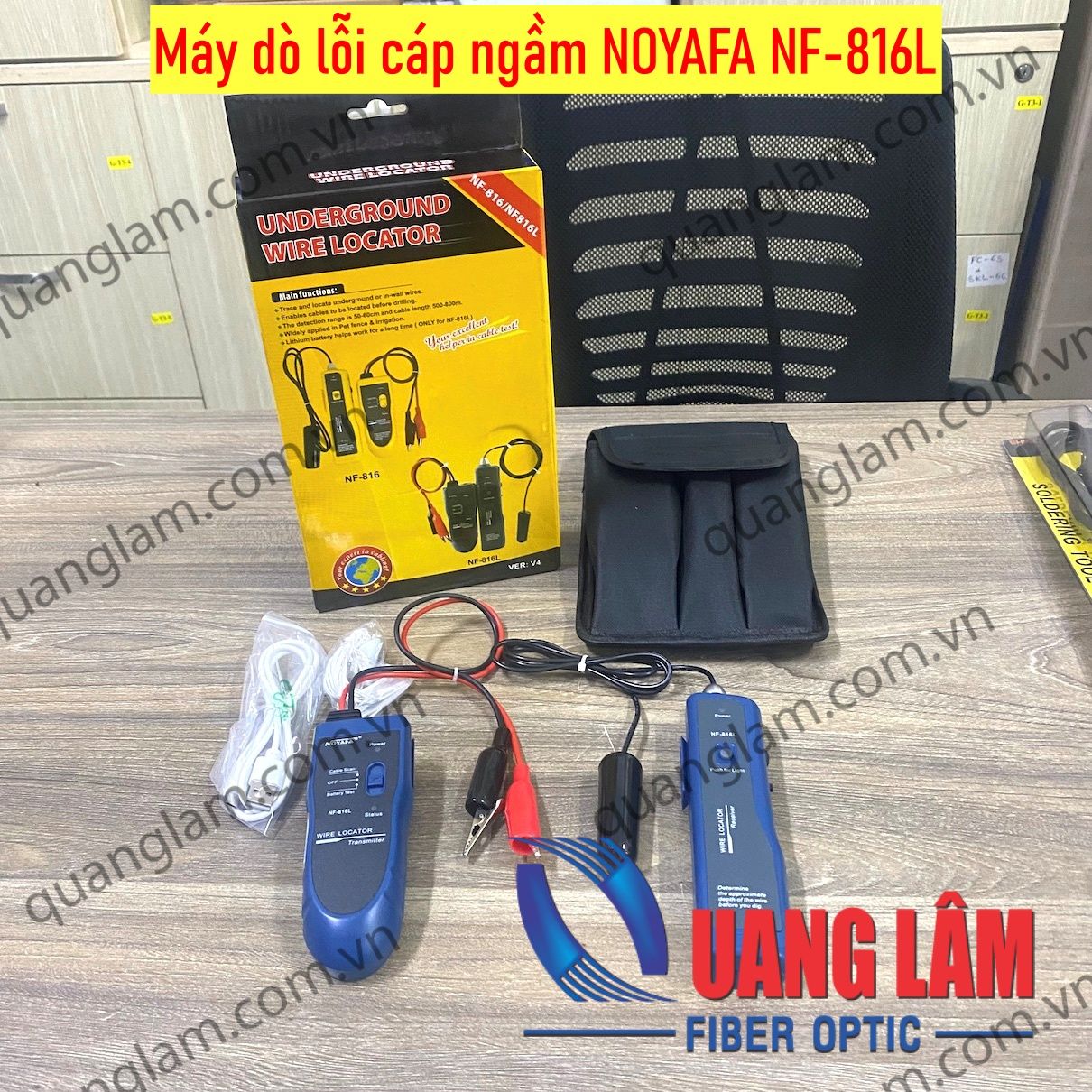

Thiết bị định vị dây điện ngầm NF-816L được thiết kế để cho phép người sử dụng theo dõi các đường dây điện hạ thế được sử dụng cho hệ thống tưới cây tự động sân vườn và cảnh quan, và cả hệ thống chiếu sáng sân vườn điện áp thấp.

Nó cũng có thể được sử dụng để theo dõi các dây cáp kim loại khác.

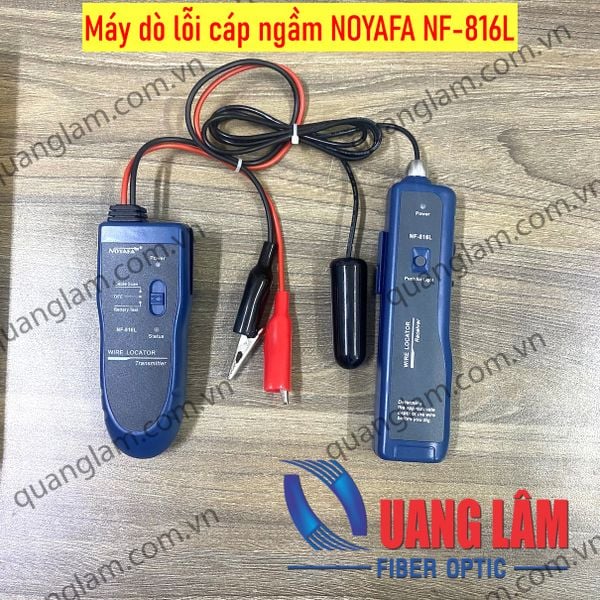

Hệ thống sử dụng một "máy phát" để gửi tín hiệu qua cáp đang được dò tìm hoặc đến một van noid duy nhất đang được đặt. "Máy thu" sau đó được sử dụng để nhận tín hiệu và đi theo cáp hoặc định vị cuộn dây.

=============================================================
CÔNG TY TNHH CÔNG NGHỆ QUANG LÂM
Liên hệ hổ trợ:
Mỹ Hòa - 0949.10.22.88 - Bảo Châu - 0915.00.44.77  hoặc Mỹ Linh - 0903.888.272
Địa chỉ kho hàng: 160/1/67 Phan Huy Ích, P.12, Q. Gò Vấp, Tp Hồ Chí Minh

A. Kết nối máy phát

Để xác định vị trí cáp, hãy làm theo quy trình sau:

1) Kết nối máy phát với cáp bạn đang tìm kiếm. Nếu cáp được kết nối với bộ điều khiển tưới, hãy ngắt kết nối cáp khỏi nguồn điện thông thường và kẹp các kẹp cá sấu RED khỏi

máy phát lên cáp.

2) Có một số tùy chọn cho các kết nối của cá sấu đen.

2.1) để một lưỡi của máy vặn vít được đẩy xuống đất  (tốt nhất là nền đất ẩm ướt), bạn có thể yêu cầu kết nối qua một đoạn cáp ngắn.

2.2) đến dây nối đất.

2.3) Không có gì, chỉ cần để chiếc kẹp cá sấu đen lơ lửng trong không khí.

3) Di chuyển công tắc máy phát sang vị trí “Quét cáp”.

B. Theo dõi dây dẫn nước bị chôn vùi hoặc cáp chiếu sáng sân vườn

Sau khi bộ phát được gắn vào cáp và đất hoặc chung như trong “B” ở trên, hãy đảm bảo công tắc bộ phát ở vị trí “Quét cáp” và chuyển công tắc “Bánh xe ngón tay cái” sang âm cao.

Xác định vị trí gần đúng tuyến cáp và xoay ăng ten máy thu (8) theo kiểu con lắc theo góc vuông với đường dẫn cáp bắt đầu cách máy phát ít nhất 3 mét.

Khi ăng-ten của máy thu đu qua cáp ngầm, một âm báo sẽ được nghe thấy ở hai bên của đường cáp, khi bạn ở ngay trên dây chôn, bạn sẽ nhận được âm thanh tăng dần và nghe thấy âm thanh to nhất.

Bạn có thể điều chỉnh bộ điều khiển bộ phát và bộ thu để di chuyển khoảng cách xa hơn tùy theo độ sâu dây của bạn. Bạn cũng có thể sử dụng tai phone để hỗ trợ việc phát hiện.

C. Phát hiện đứt cáp

Sẽ phát hiện đứt cáp do mất tín hiệu trong anten thu

D. Định vị báo động, âm thanh& Dây máy tính.

Để xác định vị trí của các dây khác, tốt nhất là ngắt kết nối dây được đề cập và chỉ gắn trực tiếp một dây dẫn máy phát vào dây chủ đề, để dây dẫn còn lại treo. Theo dõi đường dẫn như được vạch ra trong điểm 'C' (Định vị& Theo dõi Dây dẫn nước bị chôn vùi).

E. Đo độ sâu

Khi con đường đã được xác định, hãy đánh dấu mặt đất tại một điểm rỗng dọc theo con đường.

Giữ ăng-ten của Máy thu ở một góc 45 độ so với mặt đất và di chuyển theo một góc vuông ra khỏi đường đi của dây cho đến khi tìm thấy một nút khác. Đánh dấu điểm này. khoảng cách giữa hai dấu là độ sâu gần đúng của dây.

F. Ghim trỏ các trang web khoan

Cài đặt Máy phát như được mô tả trong (Hình.01)

Xác định vị trí và đánh dấu đường đi của bất kỳ tín hiệu nào gần địa điểm khoan của bạn. Nếu bạn có lý do để tin rằng các cơ sở lắp đặt khác hiện có gần địa điểm khoan của bạn, hãy sử dụng các quy trình được nêu trong phần 'C' (Định vị&Theo dõi Dây dẫn nước bị chôn vùi).

Tín hiệu được tạo ra bởi Máy phát có thể được phát hiện qua trần cát tường, để xác định vị trí của máy phát (điểm cụ thể), quấn dây cá sấu xung quanh Máy phát, ngắn các dây dẫn lại với nhau, bật máy phát và cố định nó ở phía đối diện của tường hoặc trần nhà bằng băng dính. Quét tường với ăng-ten dựa thẳng vào tường. Tín hiệu PEAK sẽ được nghe thấy khi ăng-ten đi qua trực tiếp vị trí của máy phát. (Hình 02)

G. Tai nghe bên ngoài

Tai nghe 3,5 mm có thể được kết nối với giắc cắm tai nghe của Bộ thu để cải thiện hiệu quả trong môi trường ồn ào. (Hình 03)

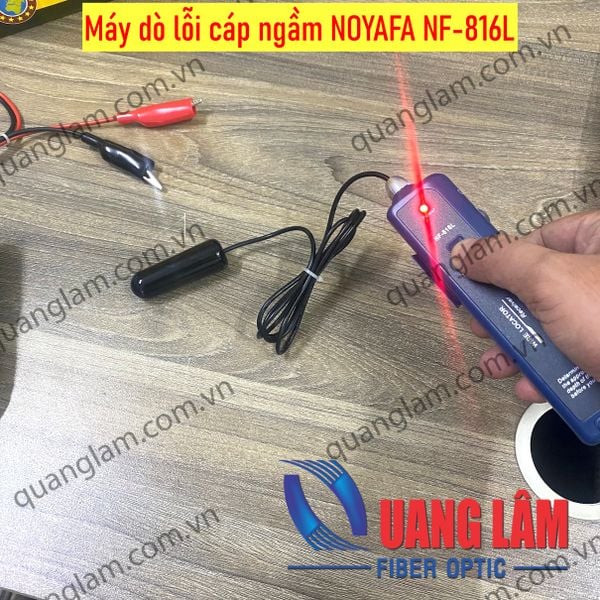

H. Đèn flash LED trắng

Người dùng có thể kích hoạt đèn flash LED bằng cách nhấn nút 'PushFor Light. (Hình 4.0)

Dịch vụ hiện trường duy nhất cần thiết để duy trì hoạt động thích hợp tức là thay thế định kỳ pin trong Máy phát và Máy thu.
