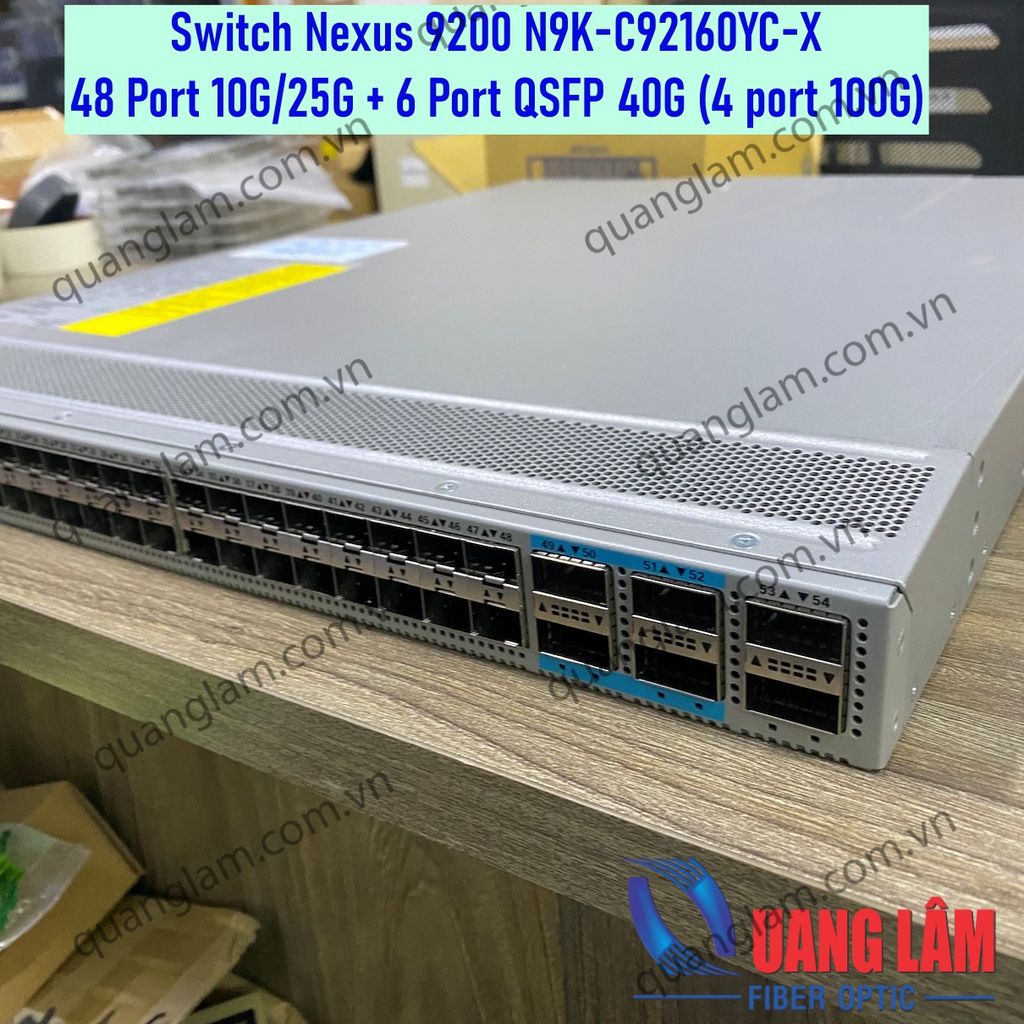

Dòng switch này được thiết kế với tổng cộng 54 cổng vật lý, cấu hình cụ thể như sau:
48 cổng Downlink: Hỗ trợ tốc độ 1/10/25 Gbps (sử dụng chuẩn SFP+ / SFP28).
6 cổng Uplink: Sử dụng chuẩn QSFP+. Trong 6 cổng này, chỉ có 4 cổng là có khả năng cấu hình chạy ở tốc độ 100 Gbps (khi đó chúng sẽ hoạt động như các cổng QSFP28).
Lưu ý về cấu hình: Nếu bạn cấu hình các cổng uplink chạy ở tốc độ 100G, kiến trúc phần cứng của dòng này thường chỉ cho phép bạn dùng tối đa 4 cổng 100G đồng thời, các cổng uplink còn lại có thể cấu hình linh hoạt về 40G tùy theo nhu cầu phân bổ băng thông của hệ thống.
Để chia một cổng 100G (QSFP28) thành 4 cổng 25G độc lập trên dòng Cisco Nexus, bạn cần sử dụng tính năng gọi là Port Breakout.
Đối với dòng switch Cisco Nexus 9000 chạy hệ điều hành NX-OS, quy trình này yêu cầu cấu hình trong chế độ toàn cục (global configuration) và switch cần được khởi động lại (hoặc card mở rộng cần load lại) tùy thuộc vào vị trí cổng để cấu hình có hiệu lực.
Dưới đây là các bước cấu hình chi tiết và an toàn:
Quy trình cấu hình Port Breakout
1.Truy cập vào chế độ cấu hình:Bước chuẩn bị.
Kết nối vào switch qua SSH/Console, vào chế độ Privileged EXEC và chuyển sang Global Configuration:
switch# configure terminal
switch(config)#
Sử dụng lệnh interface breakout để chia cổng 100G mong muốn thành 4 cổng 25G. *Ví dụ: Nếu bạn muốn chia cổng **Ethernet 1/51** (một trong các cổng uplink hỗ trợ 100G):*
switch(config)# interface breakout slot 1 port 51 map 25g-4x
switch(config)# interface breakout slot 1 port 51 map 25g-4x
(Lưu ý: Thay 51 bằng số cổng uplink 100G thực tế bạn muốn chia trên thiết bị của mình).
2.Lưu cấu hình và Khởi động lại:Áp dụng thay đổi phần cứng.
Hệ điều hành NX-OS yêu cầu nạp lại phần cứng để phân bổ lại tài nguyên chip (ASIC). Bạn cần lưu cấu hình và reload lại switch:
switch(config)# exit
switch# copy running-config startup-config
switch# reload
Sau khi switch khởi động lại xong, cổng Eth1/51 cũ sẽ biến mất. Thay vào đó, bạn sẽ thấy 4 cổng mới xuất hiện dưới dạng: Eth1/51/1, Eth1/51/2, Eth1/51/3, và Eth1/51/4. Bạn có thể truy cập vào các cổng này để cấu hình như một cổng 25G bình thường:
switch# configure terminal
switch(config)# interface ethernet 1/51/1-4
switch(config)# interface ethernet 1/51/1-4
switch(config-if-range)# speed 25000
switch(config-if-range)# no shutdown
Lưu ý quan trọng về phần cứng:
Cáp kết nối: Bạn bắt buộc phải sử dụng cáp QSFP28-to-4xSFP28 Breakout (có thể là cáp đồng DAC hoặc cáp quang AOC/MPO kèm module chia) thì hệ thống mới có thể truyền tín hiệu ổn định ra 4 thiết bị đầu cuối 25G.
Hủy cấu hình: Nếu sau này muốn gộp lại thành 1 cổng 100G như cũ, bạn chỉ cần dùng lệnh:
no interface breakout slot 1 port 51 map 25g-4x, sau đó lưu cấu hình và khởi động lại switch.

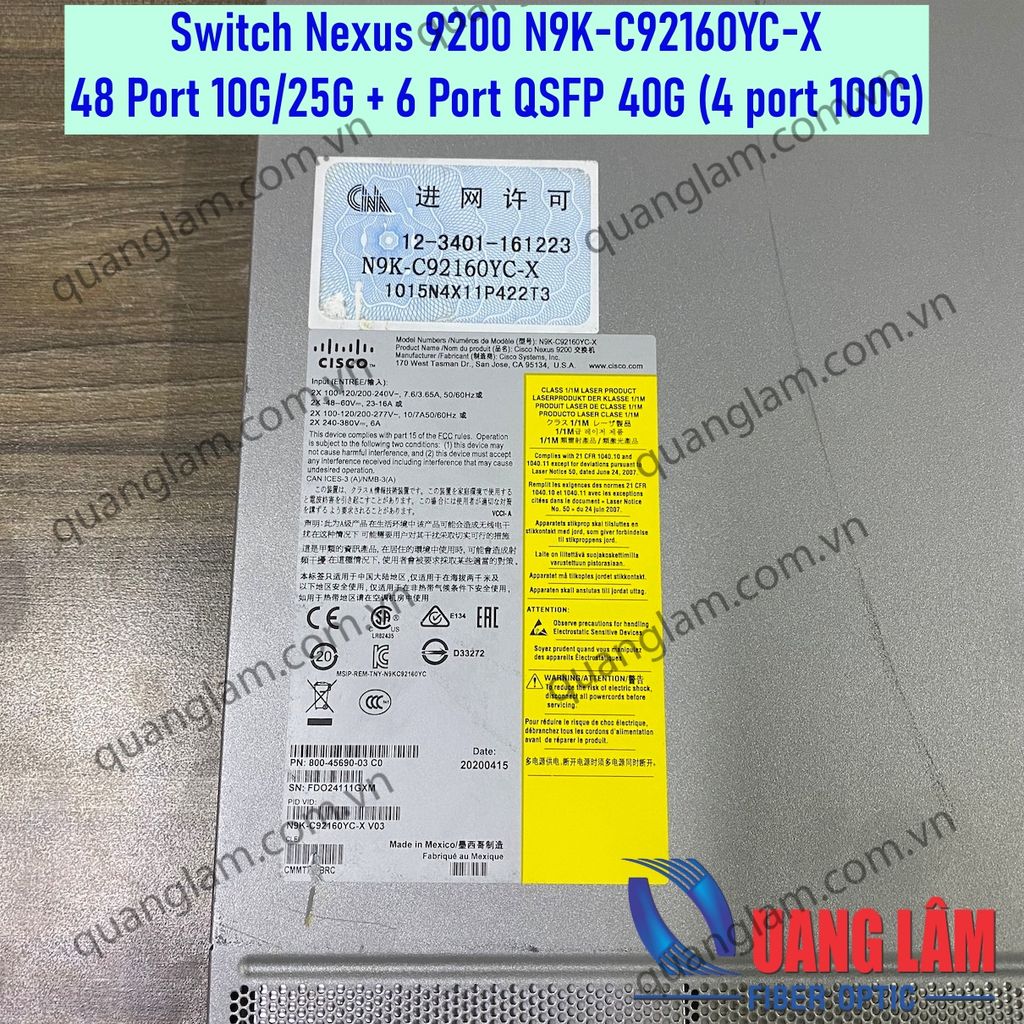

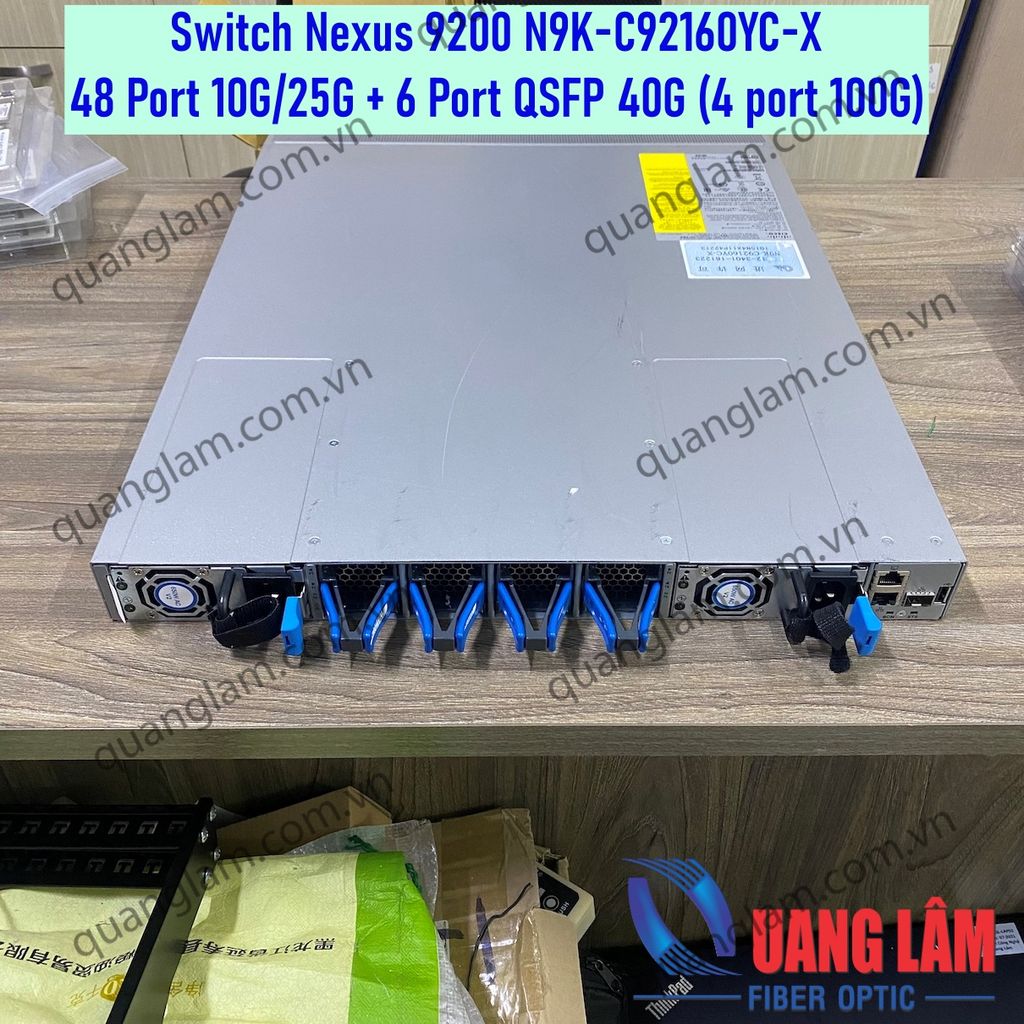

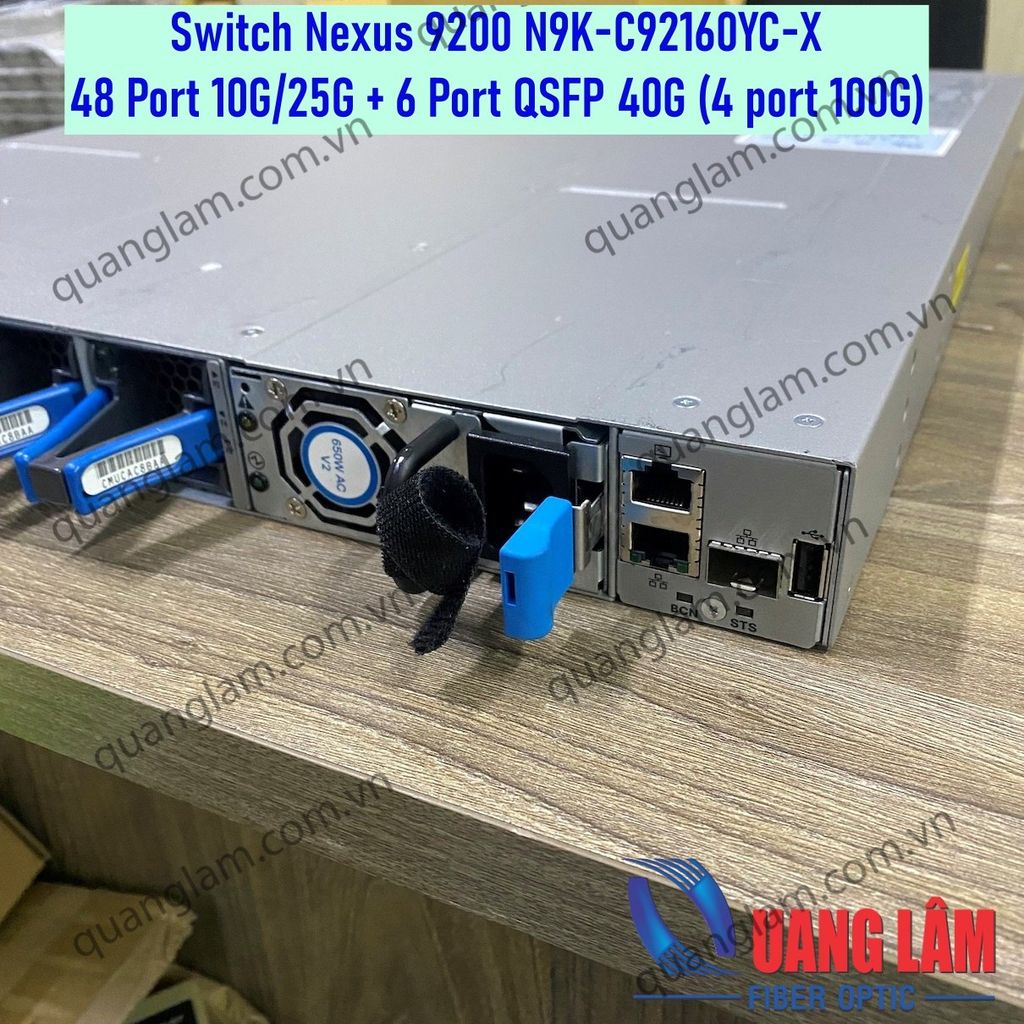

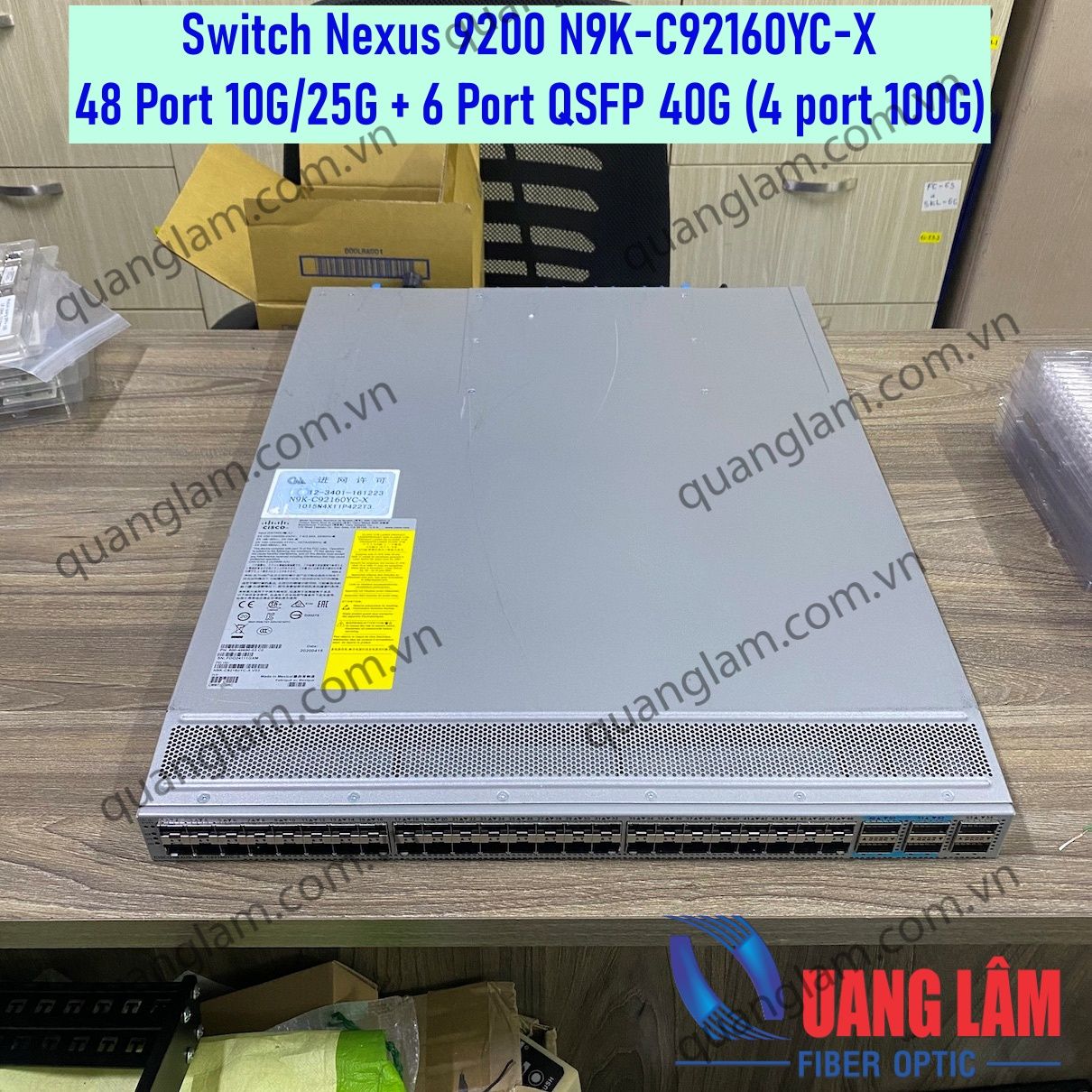

Switch Cisco Nexus 92160YC-X là thiết bị chuyển mạch 1 Rack-Unit (1RU) hỗ trợ băng thông 3,2 Terabit (Tbps) và hơn 2,5 tỷ gói tin mỗi giây (bpps). 48 cổng downlink trên N9K-C92160YC-X có thể được cấu hình để hoạt động ở tốc độ 1/10/25-Gbps, mang lại sự linh hoạt khi triển khai. Các cổng uplink có thể hỗ trợ tối đa bốn cổng 100-Gbps hoặc sáu cổng 40-Gbps hoặc kết hợp kết nối 10-, 25-, 40- và 100-Gbps. N9K-C92160YC-X có FC-FEC được kích hoạt cho 25Gbps và hỗ trợ kết nối DAC lên đến 3m.
Thông số kỹ thuật.
Characteristics
Ports
48 x 10- and 25-Gbps SFP+ and 6 QSFP+ ports (4 are 100-Gbps capable)
Supported speeds
1, 10, and 25 Gbps on SFP+ ports 10, 25, 40, and 100 Gbps on QSFP ports
Port configuration
48 x 10/25-Gbps ports for downlinks; 4 of the 6 uplink ports are 100-Gbps capable. Ports 50 and 52 can be individually configured into 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps, or 2 x 50 Gbps.
26%
Mô tả
Switch Cisco Nexus N9K-C92160YC-X hỗ trợ tối đa 4 cổng tốc độ 100G (QSFP28).
Dòng switch này được thiết kế với tổng cộng 54 cổng vật lý, cấu hình cụ thể như sau:
48 cổng Downlink: Hỗ trợ tốc độ 1/10/25 Gbps (sử dụng chuẩn SFP+ / SFP28).
6 cổng Uplink: Sử dụng chuẩn QSFP+. Trong 6 cổng này, chỉ có 4 cổng là có khả năng cấu hình chạy ở tốc độ 100 Gbps (khi đó chúng sẽ hoạt động như các cổng QSFP28).
Để chia một cổng 100G (QSFP28) thành 4 cổng 25G độc lập trên dòng Cisco Nexus, bạn cần sử dụng tính năng gọi là Port Breakout.
Đối với dòng switch Cisco Nexus 9000 chạy hệ điều hành NX-OS, quy trình này yêu cầu cấu hình trong chế độ toàn cục (global configuration) và switch cần được khởi động lại (hoặc card mở rộng cần load lại) tùy thuộc vào vị trí cổng để cấu hình có hiệu lực.
Dưới đây là các bước cấu hình chi tiết và an toàn:
Quy trình cấu hình Port Breakout
1.Truy cập vào chế độ cấu hình:Bước chuẩn bị.
Kết nối vào switch qua SSH/Console, vào chế độ Privileged EXEC và chuyển sang Global Configuration:
switch# configure terminal
switch(config)#
Sử dụng lệnh interface breakout để chia cổng 100G mong muốn thành 4 cổng 25G. *Ví dụ: Nếu bạn muốn chia cổng **Ethernet 1/51** (một trong các cổng uplink hỗ trợ 100G):*
switch(config)# interface breakout slot 1 port 51 map 25g-4x
switch(config)# interface breakout slot 1 port 51 map 25g-4x
(Lưu ý: Thay 51 bằng số cổng uplink 100G thực tế bạn muốn chia trên thiết bị của mình).
2.Lưu cấu hình và Khởi động lại:Áp dụng thay đổi phần cứng.
Hệ điều hành NX-OS yêu cầu nạp lại phần cứng để phân bổ lại tài nguyên chip (ASIC). Bạn cần lưu cấu hình và reload lại switch:
switch(config)# exit
switch# copy running-config startup-config
switch# reload
Sau khi switch khởi động lại xong, cổng Eth1/51 cũ sẽ biến mất. Thay vào đó, bạn sẽ thấy 4 cổng mới xuất hiện dưới dạng: Eth1/51/1, Eth1/51/2, Eth1/51/3, và Eth1/51/4. Bạn có thể truy cập vào các cổng này để cấu hình như một cổng 25G bình thường:
switch# configure terminal
switch(config)# interface ethernet 1/51/1-4
switch(config)# interface ethernet 1/51/1-4
switch(config-if-range)# speed 25000
switch(config-if-range)# no shutdown
Thông số kỹ thuật.
10, 25, 40, and 100 Gbps on QSFP ports
25-Gbps mode: 170W
