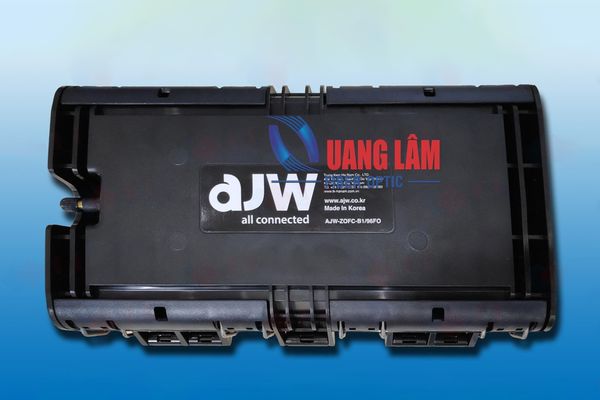

Măng xông quang AJW-ZOFC-B1 của hãng AJW sản xuất tại Việt Nam, được thiết kế dùng cho cáp từ 8 đến 96 sợi quang với kích thước nhỏ gọn và linh hoạt. Phù hợp chôn ngầm treo trên cột và treo trên dây. Vỏ được làm bằng nhựa tổng hợp, có khả năng chống tia tử ngoại và chống côn trùng gặm nhấm, không bị lão hóa, giòn nứt, vỡ theo thời gian. Có khả năng chống ăn mòn và hóa chất. Thi công , bảo trì, sửa chữa đơn giản vì măng xông không dùng ốc để khóa măng xông, mà dùng cơ chế lẫy gài nhựa.
Có 6 cổng cáp cho phép cáp đường kính từ 3mm đến
Các nút chặn cổng cáp làm kín (Grommet) luôn kín nước.

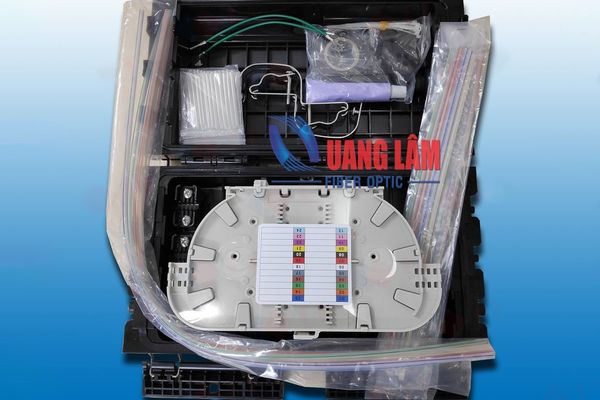

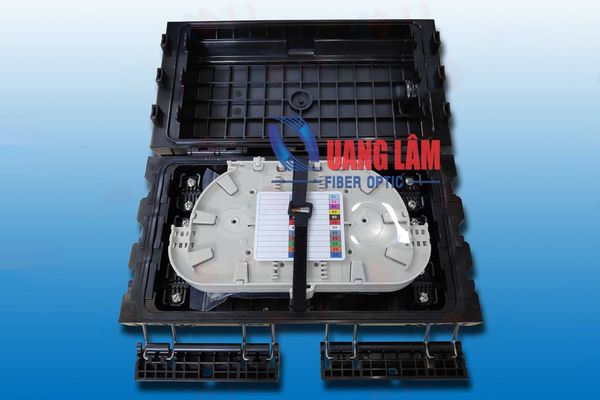

Khay hàn chứa mối hàn quang và chứa cả splitter

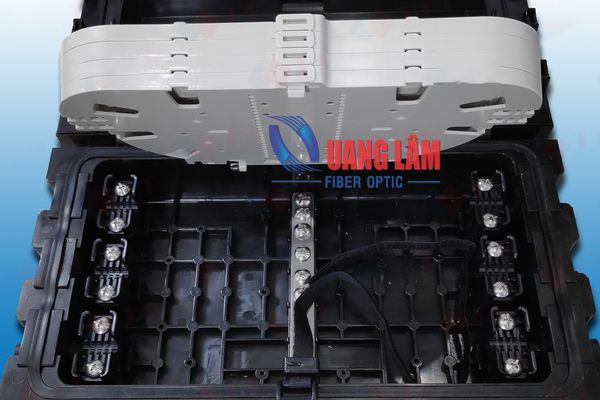

Lắp tối đa 4 khay hàn. Dung lượng 24 sợi /1
Chứa mối hàn quang và rệp quang khi cần.
Tuổi thọ : Trên 20 năm . Bảo hành: 5 năm.
Nhiệt độ hoạt động: – 20oC to + 85 oC
Độ ẩm ≤ 95% RH
Phù hợp với các tiêu chuẩn quốc tế : IEC 61300-2-38 Method B: IEC 61300-2-38 Method A; IEC 60068-2-17 Test Qc: IEC 61300- 3-1; IEC 61300-2-12 Method B; IEC 61300-2-23 Method 2; IEC61300-2-34; IEC 61300-2-26; IEC60068-2-11 Test Ka; IEC61300-2-22; IEC 60068-2-14 Test Nb; IEC 61300-2-33.
Thông số kỹ thuật
Thông số
Điều kiện
Mổ tả
Kín khí
Áp lực 6psi nhiệt độ phòng trong vòng 15min
Áp suất giảm ≤ 1psi
Lực kéo căng hướng trục
6psi, 25°C, 45kg, 90min
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Uốn cáp (Cable)
6psi, -18°C & 40°C, ±90°, 8Cy, 5min
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Cáp chịu xoắn (Cable)
6psi, -18°C & 40°C, 90° & 180°, 10Cy
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Va đập
6psi, -18°C & 40°C, 2kg, Ø50 of trong lượg quả cầu, 1m
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Chịu nén
6psi, -18°C & 40°C, 45kg, 15min
Không rò rỉ khí
Chịu lão hóa chu kỳ nhiệt
Chu kỳ nhiệt 4.4°C ~ 60°C, Độ ẩm: 95%, 30 ngày
Không gây hỏng vật lý
Thử xâm nhập nước
Độ sâu nước: 1.5m, 15 ngày
Không thấy nước vào trong măng xông
Chịu rung
6psi, 25°C, 1oct/min, Tần số rung =5Hz~10Hz,1hr
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Chịu đựng ăn mòn của dung dịch muối
Phun dịch dịch muối 5% NaCl trong 96 giờ
Không rỉ sét, không biến đổi màu
Độ bền điện môi
Thử khu vực vỏ mỏng nhất , với điện áp 10KV DC, 1min
Không đánh thủng
Cấp bảo vệ
IP 68 ( Có chứng chỉ đo kiểm bên thứ 3 )
Chống nước, chống bụi
Chú ý:
Tìm hiểu thêm bản test report Tiếng Anh của hãng theo tiêu chuẩn quốc tế theo từng lô hàng
9%
Mô tả

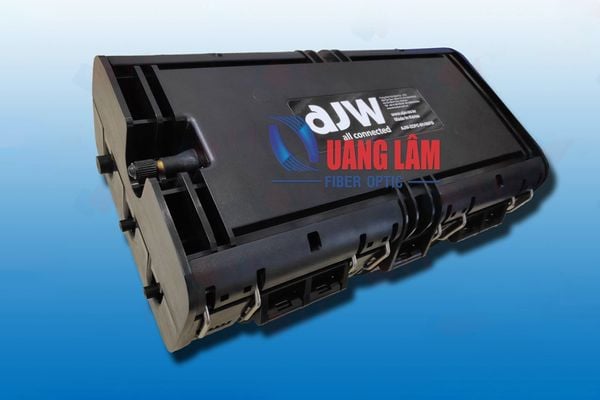

Măng Xông Quang AJW-ZOFC-B1
Măng xông quang AJW-ZOFC-B1 của hãng AJW sản xuất tại Việt Nam, được thiết kế dùng cho cáp từ 8 đến 96 sợi quang với kích thước nhỏ gọn và linh hoạt. Phù hợp chôn ngầm treo trên cột và treo trên dây. Vỏ được làm bằng nhựa tổng hợp, có khả năng chống tia tử ngoại và chống côn trùng gặm nhấm, không bị lão hóa, giòn nứt, vỡ theo thời gian. Có khả năng chống ăn mòn và hóa chất. Thi công , bảo trì, sửa chữa đơn giản vì măng xông không dùng ốc để khóa măng xông, mà dùng cơ chế lẫy gài nhựa.
Thông số kỹ thuật
Thông số
Điều kiện
Mổ tả
Kín khí
Áp lực 6psi nhiệt độ phòng trong vòng 15min
Áp suất giảm ≤ 1psi
Lực kéo căng hướng trục
6psi, 25°C, 45kg, 90min
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Uốn cáp (Cable)
6psi, -18°C & 40°C, ±90°, 8Cy, 5min
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Cáp chịu xoắn (Cable)
6psi, -18°C & 40°C, 90° & 180°, 10Cy
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Va đập
6psi, -18°C & 40°C, 2kg, Ø50 of trong lượg quả cầu, 1m
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Chịu nén
6psi, -18°C & 40°C, 45kg, 15min
Không rò rỉ khí
Chịu lão hóa chu kỳ nhiệt
Chu kỳ nhiệt 4.4°C ~ 60°C, Độ ẩm: 95%, 30 ngày
Không gây hỏng vật lý
Thử xâm nhập nước
Độ sâu nước: 1.5m, 15 ngày
Không thấy nước vào trong măng xông
Chịu rung
6psi, 25°C, 1oct/min, Tần số rung =5Hz~10Hz,1hr
Không gây hỏng vật lý, Áp suất giảm ≤ 1psi
Chịu đựng ăn mòn của dung dịch muối
Phun dịch dịch muối 5% NaCl trong 96 giờ
Không rỉ sét, không biến đổi màu
Độ bền điện môi
Thử khu vực vỏ mỏng nhất , với điện áp 10KV DC, 1min
Không đánh thủng
Cấp bảo vệ
IP 68 ( Có chứng chỉ đo kiểm bên thứ 3 )
Chống nước, chống bụi
Chú ý:
Tìm hiểu thêm bản test report Tiếng Anh của hãng theo tiêu chuẩn quốc tế theo từng lô hàng
