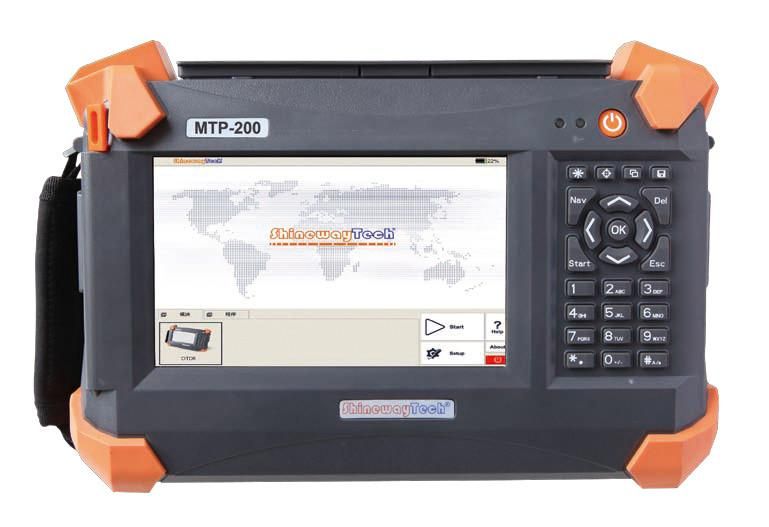

Máy đo quang OTDR ShinewayTech MTP-200

0₫

Tags:

Mô tả

MTP-200 Series Hand-held High Performance OTDR

ShinewayTech series máy đo OTDR MTP-200 là nền tảng platform nhiều chức năng, được thiết kế đặc biệt cho tất cả đơn vị thi công bao gồm FTTx/WAN và Long-haul testing, thiết bị đo đơn giản thuận tiện và chính xác với chế độ đo auto/ thủ công, multi-wavelength

Multi-Function and High Performance OTDR Testing

Dải động đo (dynamic Range): 50dB
Chế đọ đo , phân tích Auto/Manual
Testing Multi-wavelength
Chức năng đo nguồn sáng ổn định Visible laser source
Đo kiểm In-Line và Splitter (1625/1650nm with filter)
OTDR Module tới 4 bước sóng bao gồm cả single mode và multi mode, SM/MM

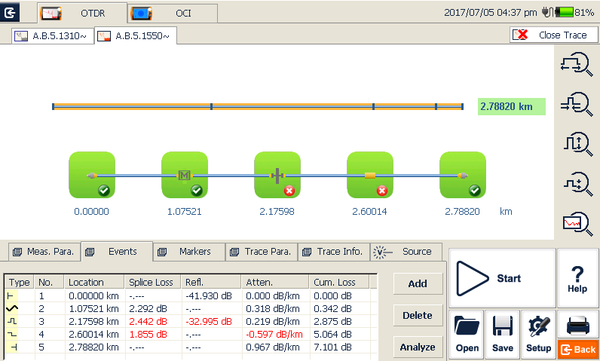

Xác định vị trí cáp đứt, gãy, độ dài cáp/ suy hao connector/ mối hàn/ splitter/ bện cong cáp ,….
Ứng dụng LAN/WAN/FTTx
File đo GR-196-CORE (.SOR)
File SOR và JPG
Dễ dàng tùy chỉnh cách đặt tên file và vị trí lưu file

Optimized Platform Performance

Trọng lượng nhẹ 2.1kG
Màn hình cảm ứng 7 inch
Thiết kế bảo vệ thân máy chắc chắn
Giao diện dễ dàng vận hành sử dụng
Chống bụi bẩn-shock
Chế độ đo tiết kiệm : 10 hours
Chức năng in trực tiếp trên máy
Remote/local qua PC

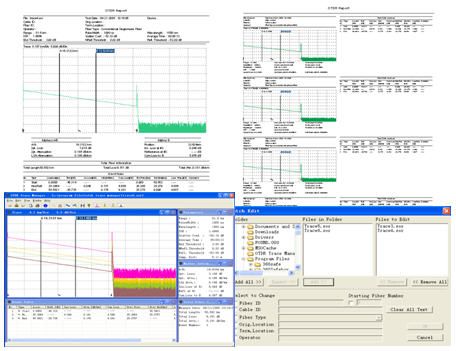

MTP Suite PC Software

Phân tích nhiều giản đồ
Single/multi giản đồ trên 1 report
chỉnh sửa và in
Phân tích điều hướng (Bidirectional )
CSV

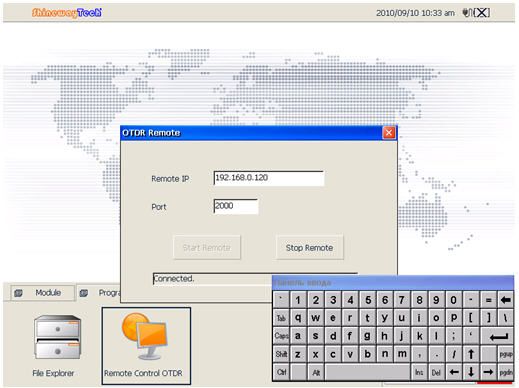

Chức năng remort control

Network Remote Control Module（optional）

Convenient networking
Remote control instrument operation

Optical Connector Inspector Module（optional）

Focusing knob for fast focus
Eye-safe and clear video viewing
Interchangeable connector tips
Automatic Pass / Fail analysis based on IEC61300-3-35

Stabilized Laser Source Module（optional）

Wavelength same as the OTDR
High precision and easy operation

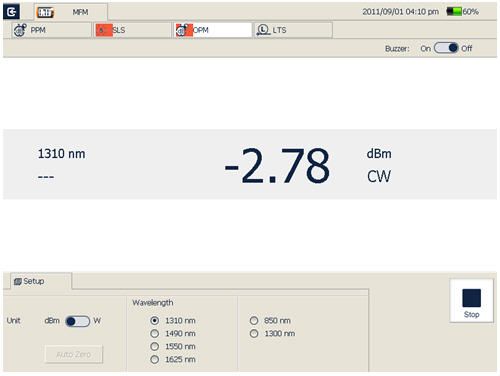

Optical Power Meter Module (optional)

Multi-wavelength Calibration
High Precision
Convenient Operation

Applications

Installation Stage
Service Deployment
Maintenance Stage

Specifications:

MTP-200 Series
Display	7 inch TFT Touch Screen (800×480)
Connectivity	USB×2; 10/100Mbit/s RJ-45×1
Memory	2GB
Power Supply	Rechargeable Li-Ion Battery/AC Adapter
Battery Life	10 hours continuous operation
Working Temperature	-20℃ - 50℃
Storage Temperature	-40℃ - 60℃
Humidity	0 - 95% (Non-Condensing)
Weight	2.1kg
Dimensions (L×W×H )	290×175×75mm
OTDR Module	Wavelength (±20nm)	Dynamic Range (dB)⁽¹⁾	EDZ (m)⁽²⁾	ADZ(m)⁽²⁾
MTP-200-20VC	1310/1550	38/37	0.8	4.5
MTP-200-20VD	1310/1550	45/43	0.8	4.5
MTP-200-20VF	1310/1550	50/48	0.8	4.5
MTP-200-31VC	1310/1550/1625	38/38/37	0.8	4.5
MTP-200-31VCP	1310/1550/1625	42/41/40	0.8	4.5
MTP-200-31VCL	1310/1550/1625	38/38/37	0.8	4.5
MTP-200-31VCPL	1310/1550/1625	42/41/40	0.8	4.5
MTP-200-33VC	1310/1550/1650	42/40/39	0.8	4.5
MTP-200-40VC	850/1300/1310/1550	23/28/38/36	1	5/5/4.5/4.5
Selectable Range	SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km MM: 1.3, 2.5, 5, 10, 20, 40Km
Pulse Width	SM: 5ns,10ns,30ns,100ns,300ns,1µs,2.5µs,10µs,20µs MM: 5ns, 10ns, 30ns, 1µs, 2.5µs
Averaging Time	Quick, 15s, 30s, 45s, 60s, 90s, 120s, 180s
Emitter Type	LD
Connector	FC/PC (Interchangeable SC, ST)
Distance Measure Accuracy	±(1m + 10^-5×distance + sampling spacing)
Attenuation Detect Accuracy	±0.05 dB/dB
Reflection Detect Accuracy	±4 dB
Visible Laser Source	Output Power: ≥ -3dBm; MOD Frequency: 1Hz; Detecting Range: 5Km
MCI100 Optical Connector Inspector Module (Optional)
Field of View	400µm×300µm
Resolution	≤1.5µm
Focusing	Manual Focus
Microscope Dimensions	Ø32×175mm
LS100 Stabilized Laser Source（Optional）
Wavelength (±20nm)	Same as OTDR’s
Output Power	≥-7dBm
PM100 Normal Power Meter Module(Optional)
Calibrated Wavelength	850nm,1300nm,1310nm,1490nm,1550nm,1625nm,1650nm
Measurement Range	-70dBm - +6dBm (-60dBm - +6dBm @ 850nm)
Detector Type	InGaAs
Display Resolution	0.01dB
Accuracy	± 5% ± 0.01nW (±0.5dB@850nm)
